LED燈珠的驅動連接和相關防護問題
LED燈珠時代來臨后,我們在生活的各個方面都看得見它的身影,無論是汽車領域,智能領域亦或是工業領域,因其具有高效,節能,壽命長,環保等特點,已成為現今照明技術的可選方案,并逐漸被應用于照明,促使人們關注LED照明技術的一個關鍵因素是,其大大降低了能源的消耗,并可實現長期可靠的工作,今天我們就從一個實用的LED電路給大家延伸性的介紹LED照明驅動電路.
本文先從採用恒流源的電路開始，本電路中的主要元件三極管，要求其耐壓要400V以上，功率也要10W以上的大功率管，如MJE13貼片LED燈珠003，MJE13005等，并且要加上散熱片，濾波電容C容量為4.7uF，耐壓要有400V以上，發光管電流的大小由R2調整決定，為方便調整可用可變電阻調整后再換上相同阻值的固定電阻，本電路可帶發光管數量少則十幾隻，最多可達到90多只，雖然增加了一些成本，但使用效果要比只用電阻限流的電路好得多，即使電壓波動較大，電路仍然能保持電流恒定不變，這對led發光管的壽命是非常有利的，在此范圍內的電流都能基本保持恒定不變，本電路使用發光管數量也不可太少，越少其效率也越低，本電路總耗電功率約大功率LED燈珠6W。
恒流源的電路。
在這裡順便給大家講講LED採用并聯接法好還是採用串聯接法好。
LED燈珠採用併或串聯接法，主要應該根據電源盒電路的形式及要求決定。
採用串聯接法的電路，當其中一隻LED斷路時整串的LED燈珠都不亮，但當其中一隻LED短路時其他LED都還能亮，採用并聯接法的電路，當其中一隻LED斷路時其它的LED燈珠都還能亮，但當其中一隻LED短路時則整個電路的電源將被短路，這樣不僅其它的LED都不能正常工作，而且還有可能損壞電源，故相比之下還是串聯接法的電路較有優勢。

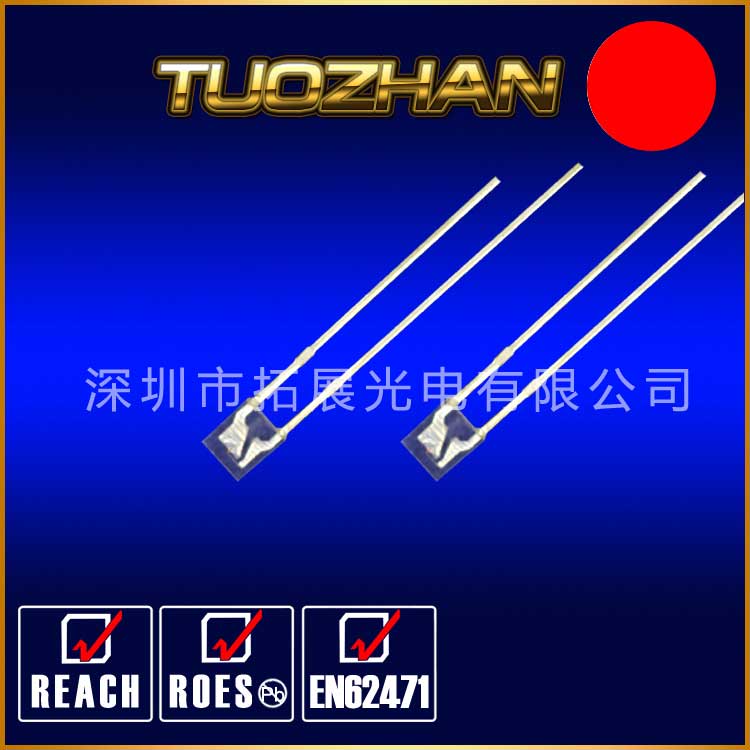

直插LED燈珠
并聯接法只需要在每個LED燈珠兩端施加較低的電壓，但需要利用鎮流電阻或電流源來保證每個LED的亮度一致，如果流過每個LED燈珠的偏置電流大小不同，則它們的亮度也不同，從而導致整個光源亮度不均勻，然而，利用鎮流電阻或電流源來保證LED的亮度一致將縮短電池的使用壽命，採用串聯接法本質上可以很好保證流過每隻LED電流的一致性，但要求電源電壓要高，LED採用并聯接法時，由于電路的總電流是各個LED電流之和，所以要求電源要能供給足夠大的電流.（拓展LED http://www.qdcypxxx.com）
